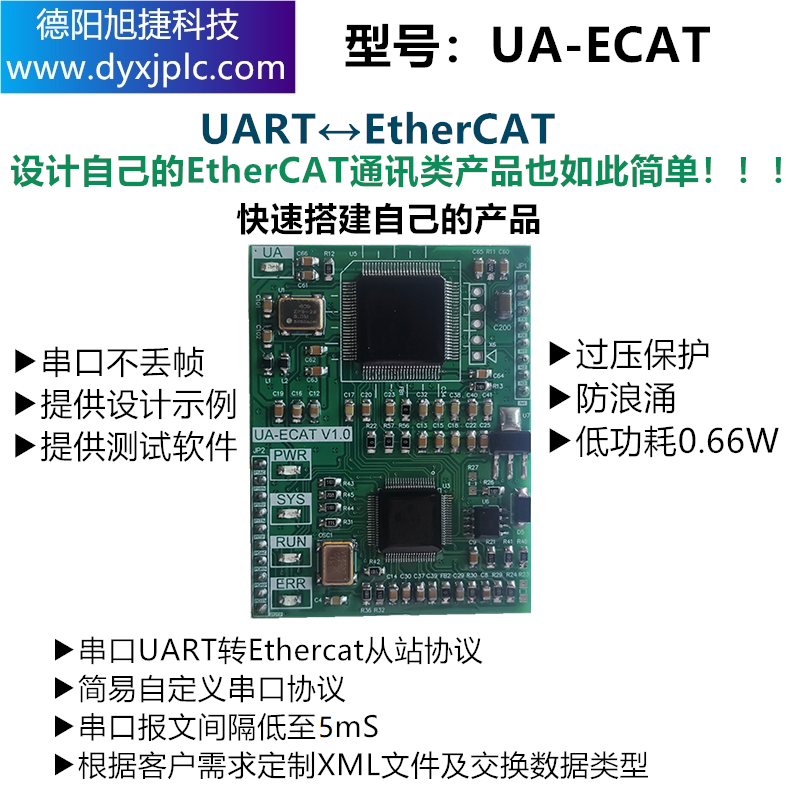

UART转EtherCAT通讯板、玩转主流通讯也这么简单！！！
产品型号：UA-ECAT
通讯接口：串口UART+双网口接口
通讯协议：EtherCAT从站 + 自定义UART
IO点阐述：可根据EtherCAT的输入、输出点数定制程序和XML文件
工作电压：3.3VDC(±5%)
功率：0.66W
工作环境：－20～+60℃
防护等级：IP20
应用范围：采用UA-ECAT板卡可实现EtherCAT总线从站协议的IO设计，使得设计更加便捷、快速！
在线订购产品详情
UA-ECAT V1.0
EtherCAT网卡模块用户手册
产品特点
² 采用Cortex-M3 MCU(128KB SRAM)和 20KB Flash
² 支持UART转EtherCAT协议互转，串口速率115200 bps
² 可根据客户定制数据交换格式，提供XML文件定制
² UART简易自定义协议、数据更新速率高达1mS
² 双网口、支持10/100M 以太网自适应
² 支持工业级工作温度: -40 to +85˚ C
² 单电源+3.3V 供电、输入电源过压保护
² 尺寸: 45 x 59x 8 mm (L x W x H)
技术支持热线：15983845957 邮箱：xujiekeji@163.com
地址：四川省德阳市旌阳区华山北路17号华山大厦
1.尺寸
2.封装
UA-ECAT嵌入式板卡对应的底座排母连接器的原理图请参考下图，分别由10pin、8Pin的 2.54mm 间距的直插排针组成，PCB封装请联系公司客服索取。
UA-ECAT嵌入式板原理图符号
